Rx Acetabulum — Oblică Axială PA — Teufel Method RAO or Oblică Anterioară Stângă (OAS / LAO) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

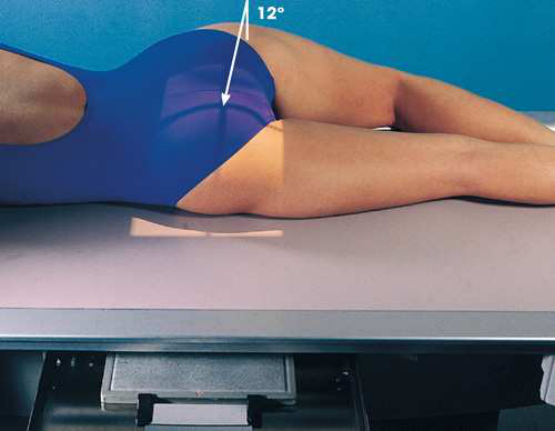

- Poziție Pacient: Se instruiește pacientul să lie Decubit în anterior Incidență Oblică pe afected side.; se aliniază corp și se centrează Șold being examined la linia mediană grilă. Elevate unafected side astfel încât anterior surface de corp forms a 38-grade angle de la masa de examinare (Fig. 8.40). Se instruiește pacientul să support corp pe Antebraț și flectat Genunchi de ridicat side. cu receptorul de imagine în tăvița Bucky, se ajustează poziție de receptorul de imagine so that its midpoint coincides cu raza centrală centrală.
- Punct de Centrare Fascicul: orientat through cotil (acetabul) la un unghi de 12 grade cranial. raza centrală enters corp la inferior level de Coccis și approximately 2 inches (5 cm) lateral la MSP spre side being examined.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Șold articulație și cotil (acetabul) near center de radiografie
- cap femural în profile la show concave area de fovea capitis
- Superoposterior perete de cotil (acetabul)
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

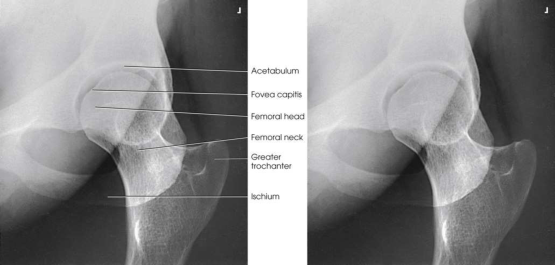

fovea capitis și superoposterior perete de cotil (acetabul) (Fig. 8.41).
collimation
• Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat.
cr
• orientat through cotil (acetabul) la un unghi de 12 grade cranial. raza centrală enters corp la inferior level de coccyx și approximately 2 inches (5 cm) lateral la MSP spre side being examined.
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Hip articulație și cotil (acetabul) near center de radiografie • cap femural în profile la show concave area de fovea capitis • Superoposterior perete de cotil (acetabul) • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se aliniază corp și se centrează hip being examined la linia mediană grilă. • Elevate unafected side astfel încât anterior surface de corp forms a 38-grade angle de la masa de examinare (Fig. 8.40). • Se instruiește pacientul să support corp pe forearm și flectat genunchi de ridicat side. • cu receptorul de imagine în tăvița Bucky, se ajustează poziție de receptorul de imagine so that its midpoint coincides cu raza centrală centrală.
patient_pos
• Se instruiește pacientul să lie recumbent în anterior oblic poziție pe afected side.
respiration
apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
