Rx Acetabulum — Oblică Antero-Posterioară (AP) — Judet Method 9 Modified Judet Method 10 RPO and Oblică Posterioară Stângă (OPS / LPO)s (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

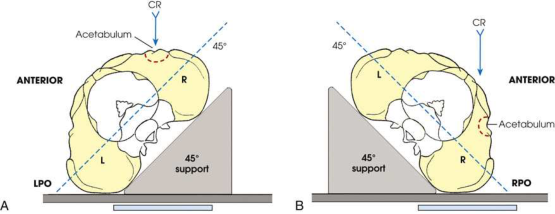

- Poziție Pacient: se așază pacientul în posterior Incidență Oblică cu afected Șold up. se așază pacientul în posterior Incidență Oblică cu afected Șold down.; se aliniază corp și se centrează Șold being examined la middle de receptorul de imagine. Elevate afected side astfel încât MCP de corp forms a 45-grade angle de la masa de examinare (Fig. 8.42A). se aliniază corp și se centrează Șold being examined la middle de receptorul de imagine. Elevate unafected side astfel încât MCP de corp forms a 45-grade angle de la masa de examinare (Fig. 8.42B).
- Punct de Centrare Fascicul: perpendicular pe receptorul de imagine (RI) și entering 2 inches (5 cm) inferior la spină iliacă antero-superioară (SIAS) de afected side extern oblic extern oblic este used pentru pacient cu suspected suspiciune de fractură de ilioischial column (posterior) și anterior rim de cotil (acetabul). perpendicular pe receptorul de imagine (RI) și entering la simfiză pubiană
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației). apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- cotil (acetabul) centrat pe receptorul de imagine
- iliopubic column și posterior rim de afected cotil (acetabul) pe intern oblic
- ilioischial column și anterior rim de cotil (acetabul) pe extern oblic
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
iliopubic column (anterior), composed de short segment de ilium și pubis, extends up ca far ca anterior coloană vertebrală de ilium și de la simfiză pubiană și găuri obturatoare through cotil (acetabul) la spină iliacă antero-superioară (SIAS). ilioischial column (posterior), composed de vertical portion de ischium și portion de ilium immediately above ischium, extends de la găuri obturatoare through posterior aspect de cotil (acetabul).
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
acetabular rim (Fig. 8.43).
collimation
• Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular pe receptorul de imagine (RI) și entering 2 inches (5 cm) inferior la spină iliacă antero-superioară (SIAS) de afected side extern oblic extern oblic este used pentru pacient cu suspected suspiciune de fractură de ilioischial column (posterior) și anterior rim de cotil (acetabul). • perpendicular pe receptorul de imagine (RI) și entering la simfiză pubiană
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • cotil (acetabul) centrat pe receptorul de imagine • iliopubic column și posterior rim de afected cotil (acetabul) pe intern oblic • ilioischial column și anterior rim de cotil (acetabul) pe extern oblic • Bony detalii trabeculare osoase și surrounding soft tissues
notes
iliopubic column (anterior), composed de short segment de ilium și pubis, extends up ca far ca anterior coloană vertebrală de ilium și de la simfiză pubiană și găuri obturatoare through cotil (acetabul) la spină iliacă antero-superioară (SIAS). ilioischial column (posterior), composed de vertical portion de ischium și portion de ilium immediately above ischium, extends de la găuri obturatoare through posterior aspect de cotil (acetabul).
part_pos
• se aliniază corp și se centrează hip being examined la middle de receptorul de imagine. • Elevate afected side astfel încât MCP de corp forms a 45-grade angle de la masa de examinare (Fig. 8.42A). • se aliniază corp și se centrează hip being examined la middle de receptorul de imagine. • Elevate unafected side astfel încât MCP de corp forms a 45-grade angle de la masa de examinare (Fig. 8.42B).
patient_pos
• se așază pacientul în posterior oblic poziție cu afected hip up. • se așază pacientul în posterior oblic poziție cu afected hip down.
respiration
apnee (oprirea respirației). apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal. intern oblic intern oblic poziție este used pentru pacient cu suspected suspiciune de fractură de iliopubic column (anterior) și posterior rim de cotil (acetabul).
