Rx cotil (acetabul) — șold (articulație coxofemurală), incidență oblică anterioară (incidența Judet)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 170

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 170
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații

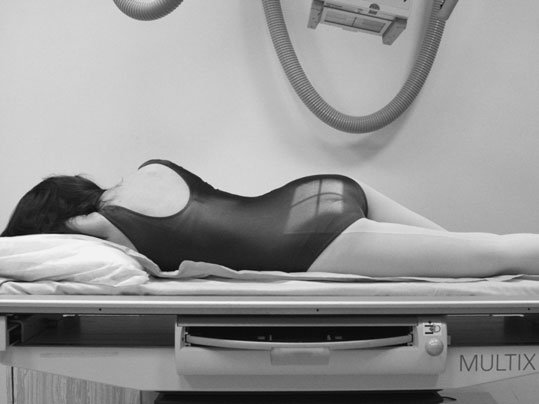

    • 155 5 Cotil (acetabul) și șold (articulația coxofemurală) — incidență oblică anterioară (incidența Judet). Această incidență poate fi utilizată pentru evaluarea cotilului (acetabulului) când există suspiciunea unei fracturi. Deși cotilul este vizibil pe radiografia antero-posterioară a bazinului (pelvisului), marginile sale anterioară și posterioară se suprapun peste capul femural și ischion. Dacă pacientul este imobilizat sau are dureri, se efectuează incidența Judet inversată. Incidența Judet evidențiază marginea anterioară a cotilului, cu pacientul în decubit ventral. Incidența oblică posterioară (incidența Lauenstein) evidențiază marginea posterioară a cotilului, cu pacientul în decubit dorsal.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Bazin
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 2 (Foarte mică ~ 0.8 - 1.0 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

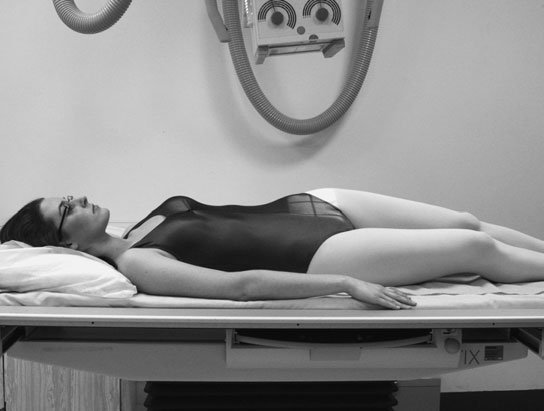

      • Pacientul este așezat în decubit dorsal pe masa radiologică.
      • Partea afectată este ridicată aproximativ 45 grade și sprijinită pe tampoane radiotransparente.
    • Punct de Centrare Fascicul:
      • Se centrează pulsul femural pe partea ridicată, cu raza centrală orientată 12 grade spre picioare.
      • Caseta este centrată la nivelul pulsului femural și colimată la regiunea examinată.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculColimare strictă adaptată pe receptor 24 x 30 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea clară a întregii arii anatomice (cotilul (acetabulul) și șoldul (articulația coxofemurală)).
    • Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
    • Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • Este necesară în cazurile de traumă pentru a evidenția adecvat suspiciunea de fractură a bazinului (pelvisului) și cotilului (acetabulului), deoarece există o incidență mare a leziunilor anatomiei înconjurătoare (tractul urinar inferior (aparatul renal), vasele sanguine, nervii). Aceste fracturi suspectate pot fi clasificate ca stabile/instabile în funcție de stabilitatea fragmentelor osoase.

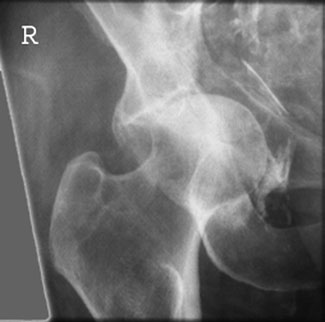

  • Tomografia computerizată (CT) convențională liniară este utilizată pentru evaluarea poziției fragmentelor osoase intraarticulare și a leziunilor părților moi. Incidența Judet a șoldului, evidențiind central suspiciunea de fractură a cotilului (acetabulului)

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
