Radiografia articulației temporomandibulare, incidență axiolaterală oblică (METODA LAW MODIFICATĂ)
1. Rezumat Clinic & Indicații
- Relație anormală sau amplitudine anormală a mișcării între condil și fosa ATM
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: Pacient: pacientul este în ortostatism sau în poziție semipronă (ortostatismul este preferat dacă starea pacientului permite). Se sprijină aspectul lateral al capului pe masă/pe suprafața dispozitivului de imagistică în ortostatism, cu partea de interes cel mai aproape de receptorul de imagine. Regiune anatomică: se previne înclinarea prin menținerea liniei interpupilare (LIP) perpendiculară pe receptorul de imagine. MSP este paralel cu receptorul de imagine la început. Se aliniază linia infraorbitomeatală (LIOM) perpendicular pe marginea anterioară a receptorului de imagine (Fig. 11.177). Din incidență de profil (lateral), se rotește fața spre receptorul de imagine cu 15° (cu MSP al capului rotit cu 15° față de planul receptorului de imagine). Incidențele cu gura închisă și deschisă sunt efectuate frecvent pentru a evidenția amplitudinea mișcării articulațiilor temporomandibulare (ATM) (Fig. 11.178).
- Punct de Centrare Fascicul: Raza centrală se înclină 15° caudal (spre picioare), centrată la 1½ inches (4 cm) superior față de conductul auditiv extern (CAE) de partea superioară, pentru a trece prin articulația temporomandibulară (ATM) de partea inferioară. Se centrează receptorul de imagine pe proiecția razei centrale.
- Distanță Focar-Film (DFF / SID): 100 cm
- Comandă Respiratorie: Apnee pe durata expunerii. ARTICULAȚII TEMPOROMANDIBULARE DE RUTINĂ AP axială (incidență AP axială modificată (metoda Towne)) SPECIALĂ Axiolaterală oblică la 15° (metoda Law modificată) Axiolaterală (Schuller) Ortopantomografie
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) 75-85 kV Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) 100 cm Grilă Antidifuzoare (Bucky) Cu grilă antidifuzoare Bucky Dimensiune Focar Focar Mic (0.6 mm) Camere de Ionizare AEC Camerele laterale (sau camera centrală, în funcție de regiune) Colimare Fascicul Colimați pe cele patru laturi la anatomia de interes. Filtrare Tub Totală ≥ 2.5 mm Al echivalent 4. Criterii de Calitate & Reușită Imagine
- Este vizibilă articulația temporomandibulară (ATM) cea mai apropiată de receptorul de imagine.
- Imaginea cu gura închisă evidențiază condilul în fosa mandibulară; condilul se deplasează la marginea anterioară (tuberculul articular) a fosei mandibulare în poziția cu gura deschisă (Fig. 11.179 și 11.180). Poziție:
- Imaginile poziționate corect evidențiază clar articulația temporomandibulară (ATM) cea mai apropiată de receptorul de imagine, fără suprapunerea articulației temporomandibulare (ATM) opuse (rotația de 15° previne suprapunerea).
- Articulația temporomandibulară (ATM) de interes nu este suprapusă de coloana cervicală.
- Colimare la aria de interes diagnostic. Expunere:
- Expunerea și contrastul optime ale receptorului de imagine sunt suficiente pentru vizualizarea articulației temporomandibulare (ATM).

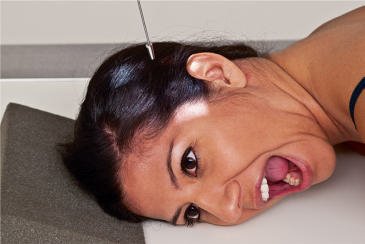

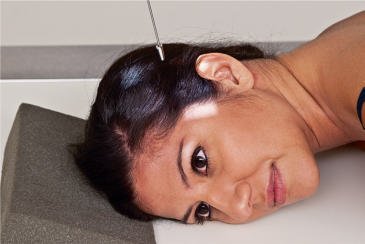

- Marginile osoase nete indică absența mișcării. Fig. 11.179 Articulația temporomandibulară (ATM)—gură închisă. condil drept conduct auditiv extern (CAE) drept ATM dreaptă (de partea inferioară, partea de interes) Fig. 11.180 Articulația temporomandibulară (ATM)—gură închisă. Fig. 11.177 ATM dreaptă—gură închisă; oblică la 15°; raza centrală 15° caudal. Fig. 11.178 ATM dreaptă—gură deschisă (transorală); oblică la 15°; raza centrală 15° caudal.
5. Protecție Radiologică (ALARA)
- Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
- Colimare strictă la aria de interes pentru limitarea radiației difuze.
- Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.
