Rx SINUSURI Incidență PARIETOACANTIALĂ (Incidență Occipito-Mentonieră (Metoda Waters))

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 465

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 465
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Afecțiuni inflamatorii (sinuzită, osteomielită secundară / leziuni osoase inflamatorii)
    • Exudate sinusale
    • Polipi și chisturi sinusale

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Cap — ORL
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Pacient: Se îndepărtează toate obiectele metalice sau din plastic din regiunea capului și gâtului. Poziția pacientului: Ortostatism (vezi NOTA).; Regiune anatomică: Extindeți gâtul, așezând bărbia și nasul pe suprafața mesei/dispozitivului de imagistică în ortostatism. Ajustați capul până când linia mentomeatală (LMM) este perpendiculară pe receptorul de imagine; linia orbitomeatală (LOM) formează un unghi de 37° cu planul receptorului de imagine (Fig. 11.192). MSP perpendicular pe linia mediană a grilei. Asigurați absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase sau a înclinării. Centrați receptorul de imagine pe raza centrală și la nivelul acantionului.

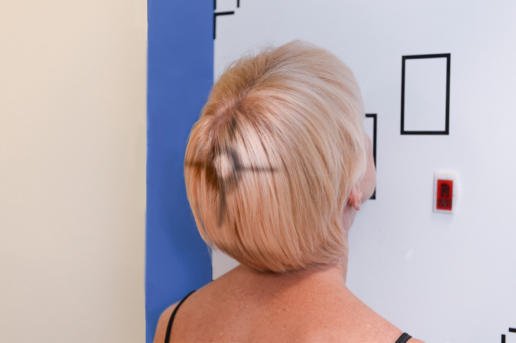

    • Punct de Centrare Fascicul: Fig. 11.192 Incidență parietoacantială (pe dispozitivul de imagistică/masa de ortostatism)—raza centrală și linia mentomeatală (LMM) perpendiculare (linia orbitomeatală (LOM) la 37° față de receptorul de imagine).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)75-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculColimați pe cele patru laturi la anatomia de interes.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Sinusurile maxilare cu aspect inferior sunt vizualizate libere de suprapunerea proceselor alveolare și a stâncilor temporale (piramidelor pietroase), a marginii orbitale inferioare și a incidenței oblice a sinusurilor frontale (Figs. 11.193 și 11.194). Poziție:
    • Absența rotației anatomice a craniului: clavicule echidistante față de linia apofizelor spinoase este indicată prin următoarele: distanță egală de la MSP (identificat prin septul nazal osos) la marginea orbitală laterală pe ambele părți (bilateral); distanță egală de la marginea orbitală laterală la corticala laterală a craniului pe ambele părți (bilateral) (partea rotită spre receptorul de imagine va apărea mai largă).
    • Extensia adecvată a gâtului evidențiază stâncile temporale (piramidele pietroase) imediat inferior sinusurilor maxilare.
    • Colimare la aria de interes diagnostic. Expunere:
    • Expunerea și contrastul receptorului de imagine sunt optime pentru vizualizarea sinusurilor maxilare.
    • Marginile osoase nete indică absența mișcării. Sept nazal osos Margine orbitală inferioară Stânci temporale (piramide pietroase) Stânci temporale (piramide pietroase) Sinusuri frontale Sinusuri maxilare Fig. 11.194 Incidență parietoacantială—sinusuri. (Modificat după Curtis T: Curs online pentru consultul digital de poziționare Mosby’s, Philadelphia, 2019, Elsevier.) Fig. 11.193 Incidență parietoacantială—sinusuri. (După Curtis T: Curs online pentru consultul digital de poziționare Mosby’s, Philadelphia, 2019, Elsevier.)
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Raza centrală trebuie să fie orizontală, iar pacientul trebuie să fie în ortostatism pentru evidențierea nivelurilor aer-lichid în cavitățile sinusurilor paranazale. SINUSURI DE RUTINĂ laterală PA (Incidență Occipito-Frontală (Metoda Caldwell)) Parietoacantială (Incidență Occipito-Mentonieră (Metoda Waters))

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
