📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • suspiciune de fractură a oaselor proprii nazale (deplasare mediolaterală)

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Traumatisme — Față și orbite
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

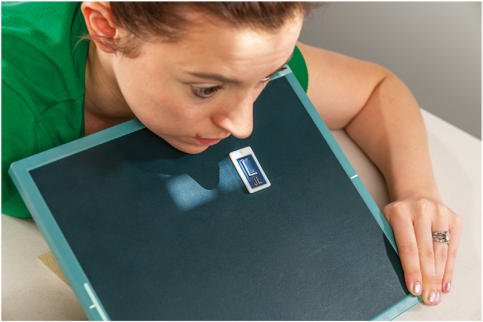

    • Poziție Pacient: Pacient: Pacientul este poziționat șezând sau în ortostatism pe un scaun la capătul mesei ori în decubit ventral pe masă.; Regiune anatomică: Extindeți și sprijiniți bărbia pe receptorul de imagine. Plasați un suport înclinat sub receptorul de imagine, după cum se arată, pentru a poziționa receptorul de imagine perpendicular pe GAl (Fig. 11.140). Aliniați MSP perpendicular pe raza centrală și pe linia mediană a receptorului de imagine.
    • Punct de Centrare Fascicul: Centrați raza centrală la nazion și angulați-o după necesități pentru a vă asigura că este paralelă cu GAl. (Raza centrală trebuie doar să atingă glabela și dinții frontali superiori anteriori.)
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. fără AEC Oase Proprii Nazale (OPN) SPECIALĂ, tangențială superoinferioară (axială)
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65-80 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimați pe toate laturile la nivelul oaselor proprii nazale (OPN).
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Incidență tangențială a regiunii nazale medii și distale a oaselor proprii nazale (OPN) (cu suprapunere minimă a glabelei sau a crestei alveolare) și a părților moi nazale (Fig. 11.141 și 11.142). Stâncile temporale (piramidele pietroase) sunt inferior de sinusurile maxilare. Poziție:
    • Absența rotației pacientului este evidentă, indicată prin distanța egală de la coloana nazală anterioară la marginile externe ale părților moi de pe fiecare parte.
    • Poziția incorectă a gâtului este indicată prin vizualizarea crestei alveolare (extensie excesivă) sau prin vizualizarea unei porțiuni prea mari a glabelei (flexie excesivă). Expunere:
    • Expunerea și contrastul optime ale receptorului de imagine sunt suficiente pentru vizualizarea oaselor proprii nazale (OPN) și a părților moi nazale.
    • Marginile osoase nete indică absența mișcării. Fig. 11.140 Incidență tangențială superoinferioară (axială). Fig. 11.141 Incidență tangențială superoinferioară (axială). os nazal stâng Cartilaj septal R os nazal drept Regiunea coloanei nazale anterioare Fig. 11.142 Incidență tangențială superoinferioară (axială).
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
