Radiografia masivului facial (oaselor feței), incidență occipito-mentonieră inversă modificată

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 281

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 281
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Evaluarea radiografică a regiunii masivului facial (oaselor feței) (incidență occipito-mentonieră modificată).
    • Suspiciune de leziuni traumatice (fracturi, luxații sau diastazis articular).
    • Bilanț osteoarticular / visceral conform recomandării medicale de trimitere.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Cap — ORL
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

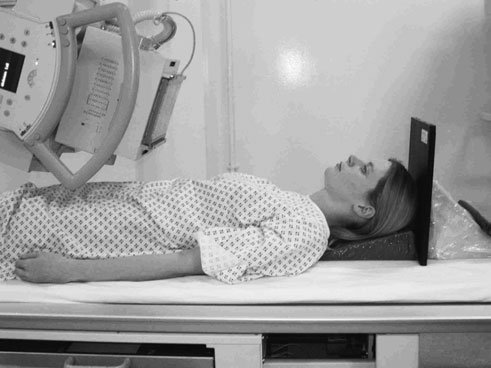

      • pacientul este în decubit dorsal pe targa mobilă, cu capul ajustat astfel încât planul mediosagital și linia orbitomeatală să fie perpendiculare pe suprafața tărgii.
      • caseta cu grilă este poziționată vertical pe/rezemată de vertexul craniului și fixată cu tampoane de spumă și săculeți cu nisip, astfel încât să fie perpendiculară pe planul mediosagital.
    • Punct de Centrare Fascicul:
      • tubul este înclinat cu 20 grade față de orizontală (spre podea) și centrat pe simfiza mentonieră, pe linia mediană.
      • se utilizează o distanță focar-film radiologic de 100 cm (FFD), dar poate fi necesară creșterea acesteia pentru pacienții obezi sau de talie mare, deoarece tubul va fi poziționat aproape de torace. Rețineți să măriți expunerea dacă FFD este crescută.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • planșeele orbitare vor fi clar vizibile prin sinusurile maxilare paranazale (SAF), iar marginea orbitală inferioară trebuie evidențiată clar.
    • Trebuie să existe absența rotației anatomice (simetrie bilaterală perfectă). Aceasta poate fi verificată asigurându-se că distanța de la peretele orbital de profil la marginile externe ale craniului este echidistantă pe ambele părți (bilateral).
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

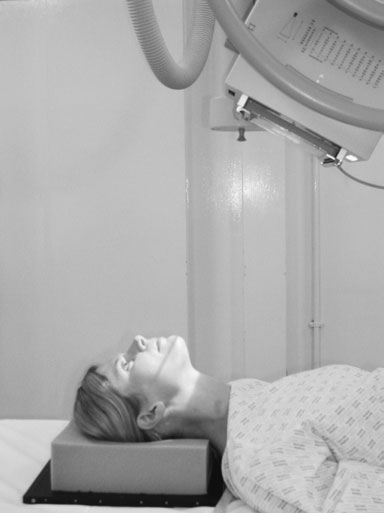

Dacă linia orbitomeatală este ridicată cu orice număr de grade, va fi necesară o corecție corespunzătoare a unghiului tubului pentru compensare. Aceasta poate fi necesară dacă pacientul poartă o orteză cervicală rigidă, caz în care gâtul nu trebuie mișcat. 266 Poziționarea pentru incidența modificată 20° 45° Poziționarea pentru incidența OM inversă 30; aceasta va avea ca rezultat distorsiunea imaginii

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
