Rx Masiv Facial (Oase ale Feței) — Incidență de Profil (Lateral) — Profil (Drept sau Stâng) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

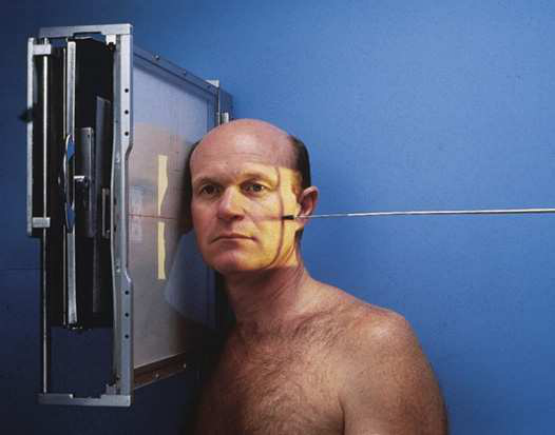

- Poziție Pacient: Pacientul se așază în decubit anterior oblic sau în poziție șezândă oblică anterioară înaintea stativului vertical Bucky. Aceasta este aceeași poziție de bază utilizată pentru poziția laterală a craniului. Se ajustează capul pacientului astfel încât MSP să fie paralel cu receptorul de imagine, iar linia interpupilară (LIP) să fie perpendiculară pe receptorul de imagine (RI). Se ajustează flexia gâtului pacientului astfel încât linia infraorbitomeatală (LIOM) să fie perpendiculară pe marginea anterioară a receptorului de imagine (Fig. 11.100–11.102). Se imobilizează capul pacientului.
- Punct de Centrare Fascicul: perpendiculară și intrând pe suprafața laterală a osului zigomatic, la jumătatea distanței dintre unghiul extern al ochiului și conductul auditiv extern (CAE). Centrați receptorul de imagine pe raza centrală.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Ajustați câmpul de iradiere astfel încât să se extindă cu 1 inch (2.5 cm) dincolo de umbra vârfului nasului, superior cu 1 inch (2.5 cm) deasupra marginilor supraorbitare, inferior până la gonion (unghiul mandibulei) și posterior până la conductul auditiv extern (CAE). Câmpul de expunere trebuie stabilit astfel încât să nu fie mai mare de 6 × 10 inches (15 × 24 cm). Plasați markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii: n Dovezi de colimare corectă și prezența unui marker de lateralitate (D/S) plasat clar în afara anatomiei de interes n Toate Oasele Feței în întregime, cu osul zigomatic în centru n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării Oaselor Feței, evidențiată prin:
- ramuri mandibulare aproape perfect suprapuse
- acoperișuri orbitare suprapuse
- șa turcească de profil n părți moi și detalii trabeculare osoase
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

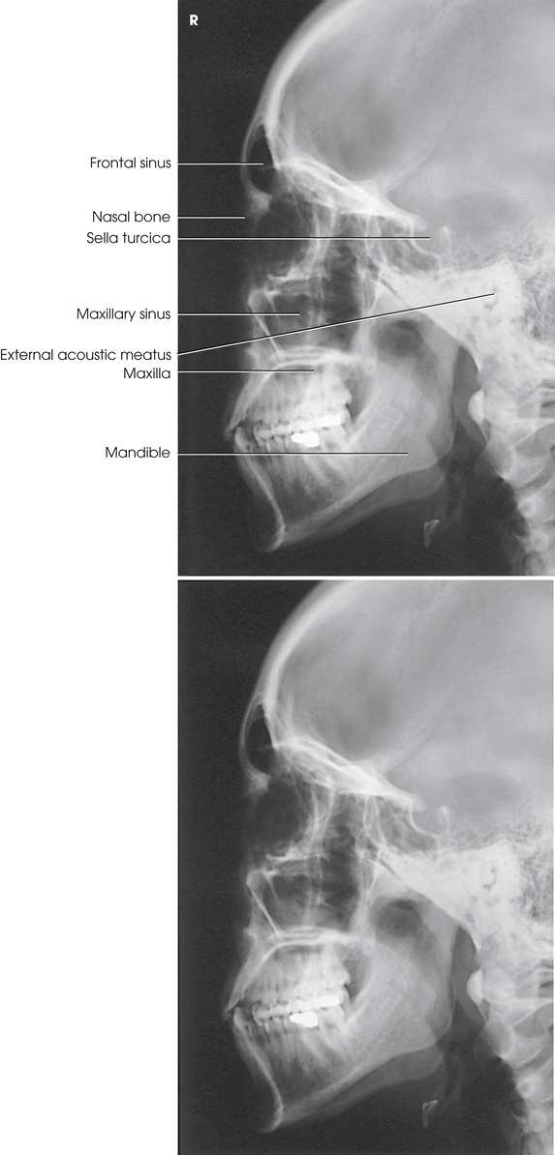

imagine laterală a oaselor feței, cu părțile dreaptă și stângă suprapuse (Fig. 11.103).
colimare
• Ajustați câmpul de iradiere astfel încât să se extindă cu 1 inch (2.5 cm) dincolo de umbra vârfului nasului, superior cu 1 inch (2.5 cm) deasupra marginilor supraorbitare, inferior până la gonion (unghiul mandibulei) și posterior până la conductul auditiv extern (CAE). Câmpul de expunere trebuie stabilit astfel încât să nu fie mai mare de 6 × 10 inches (15 × 24 cm). Plasați markerul de lateralitate (D/S) în câmpul de expunere colimat.
raza centrală
• perpendiculară și intrând pe suprafața laterală a osului zigomatic, la jumătatea distanței dintre unghiul extern al ochiului și conductul auditiv extern (CAE). • Centrați receptorul de imagine pe raza centrală.
criterii
Criterii radiologice de calitate a imaginii: n Dovezi de colimare corectă și prezența unui marker de lateralitate (D/S) plasat clar în afara anatomiei de interes n Toate oasele feței în întregime, cu osul zigomatic în centru n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării oaselor feței, evidențiată prin: • ramuri mandibulare aproape perfect suprapuse • acoperișuri orbitare suprapuse • șa turcească de profil n părți moi și detalii trabeculare osoase
part_pos

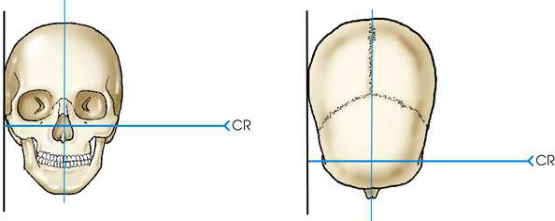

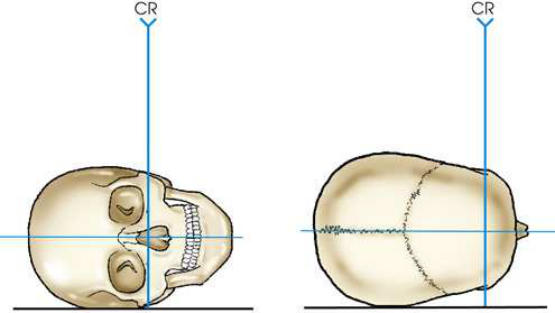

• Se ajustează capul pacientului astfel încât MSP să fie paralel cu receptorul de imagine, iar linia interpupilară (LIP) să fie perpendiculară pe receptorul de imagine (RI). • Se ajustează flexia gâtului pacientului astfel încât linia infraorbitomeatală (LIOM) să fie perpendiculară pe marginea anterioară a receptorului de imagine (Fig. 11.100–11.102). • Se imobilizează capul pacientului.
patient_pos
• Pacientul se așază în poziție oblică anterioară, în decubit sau șezând, înaintea stativului vertical Bucky. Aceasta este aceeași poziție de bază utilizată pentru poziția laterală a craniului.
respirație
apnee (oprirea respirației).
tehnică
Poziționat conform indicațiilor producătorului sau protocolului departamentului pentru orientarea corectă a afișării structurilor anatomice; placă pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
