Rx corp mandibular — incidență postero-anterioară (PA) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

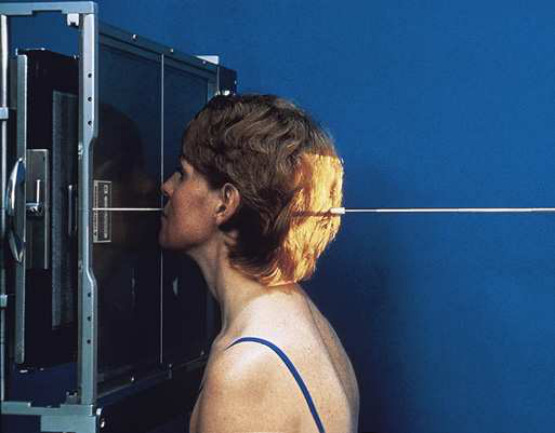

- Poziție Pacient: se așază pacientul în decubit ventral sau pe scaun, în fața stativului vertical Bucky.; cu MSP al capului pacientului centrat pe linia mediană a receptorului de imagine, se sprijină capul pe nas și bărbie, astfel încât suprafața anterioară a simfizei mandibulare să fie paralelă cu planul receptorului de imagine. Această poziție plasează linia acantiomeatală (LAM) aproape perpendicular pe planul receptorului de imagine (RI). Se ajustează capul pacientului astfel încât MSP să fie perpendicular pe planul receptorului de imagine (Fig. 11.136).
- Punct de Centrare Fascicul: perpendicular pe nivelul buzelor. Se centrează receptorul de imagine pe raza centrală.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmpul de iradiere pentru a se extinde 1 inch (2.5 cm) dincolo de marginile laterale, deasupra ATM-urilor și sub bărbie. Câmpul de expunere nu trebuie să fie mai mare de 8 × 10 inches (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii: n Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar în afara anatomiei de interes n Întreaga mandibulă n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării, evidențiată prin:
- corpul mandibular simetric pe fiecare parte
- MSP al capului aliniat cu axa longitudinală a câmpului colimat n părți moi și detalii trabeculare osoase
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

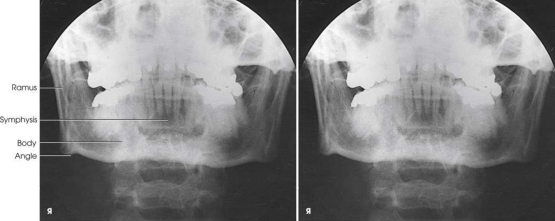

corpul mandibular (Fig. 11.137).
colimare
• se ajustează câmpul de iradiere pentru a se extinde 1 inch (2.5 cm) dincolo de marginile laterale, deasupra ATM-urilor și sub bărbie. Câmpul de expunere nu trebuie să fie mai mare de 8 × 10 inches (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
raza centrală
• perpendicular pe nivelul buzelor. • Se centrează receptorul de imagine pe raza centrală.
criterii
Criterii radiologice de calitate a imaginii: n Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar în afara anatomiei de interes n Întreaga mandibulă n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării, evidențiată prin: • corpul mandibular simetric pe fiecare parte • MSP al capului aliniat cu axa longitudinală a câmpului colimat n părți moi și detalii trabeculare osoase
part_pos
• cu MSP al capului pacientului centrat pe linia mediană a receptorului de imagine, se sprijină capul pe nas și bărbie, astfel încât suprafața anterioară a simfizei mandibulare să fie paralelă cu planul receptorului de imagine. Această poziție plasează linia acantiomeatală (LAM) aproape perpendicular pe planul receptorului de imagine (RI). • se ajustează capul pacientului astfel încât MSP să fie perpendicular pe planul receptorului de imagine (Fig. 11.136).
patient_pos
• se așază pacientul în decubit ventral sau pe scaun, în fața stativului vertical Bucky.
respirație
apnee (oprirea respirației).
tehnică
Poziționat conform indicațiilor producătorului sau protocolului departamentului pentru orientarea corectă a afișării structurilor anatomice; placă pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
