Rx Mandibulă — Incidență submentoverticală (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

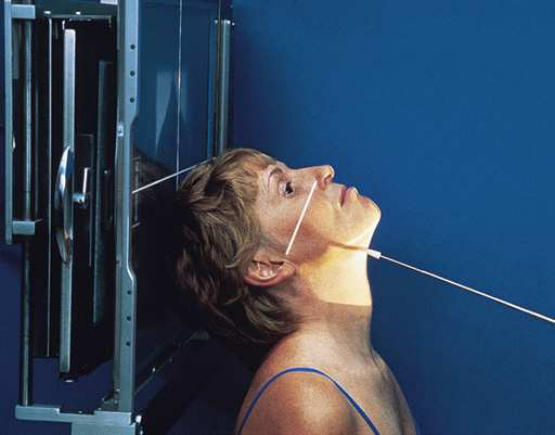

- Poziție Pacient: Se poziționează pacientul în ortostatism în fața stativului vertical Bucky sau în decubit dorsal. Când pacientul este în decubit dorsal, se ridică umerii pe perne ferme pentru a permite extensia completă a gâtului. Se flectează genunchii pacientului pentru a relaxa mușchii abdominali și a reduce tensiunea asupra mușchilor gâtului. Se centrează MSP al corpului pe linia mediană a dispozitivului cu grilă. Cu gâtul complet extins, se sprijină capul pe vertex și se ajustează capul astfel încât MSP să fie vertical. Se ajustează linia infraorbitomeatală (LIOM) cât mai paralelă posibil cu planul receptorului de imagine (fig. 11.147). Când gâtul nu poate fi extins suficient astfel încât linia infraorbitomeatală (LIOM) să fie paralelă cu planul receptorului de imagine, se angulează dispozitivul cu grilă și se plasează paralel cu linia infraorbitomeatală (LIOM). Se imobilizează capul pacientului.
- Punct de Centrare Fascicul: Perpendiculară pe linia infraorbitomeatală (LIOM) și centrată la jumătatea distanței dintre unghiurile mandibulei.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmpul de iradiere pentru a se extinde 1 inch (2.5 cm) dincolo de marginile laterale și deasupra vârfului nasului. Câmpul de expunere nu trebuie să fie mai mare de 8 × 10 inches (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Conform reperelor anatomice standard din tratat
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

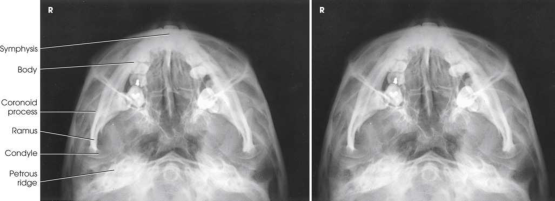

Incidența SMV a corpului mandibular evidențiază procesele coronoid și condilian ale ramurilor (fig. 11.148).
colimare
• Se ajustează câmpul de iradiere astfel încât să se extindă cu 1 inch (2.5 cm) dincolo de laturile laterale și deasupra vârfului nasului. Câmpul de expunere trebuie să nu fie mai mare de 8 × 10 inches (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
raza centrală
• Perpendiculară pe linia infraorbitomeatală (LIOM) și centrată la jumătatea distanței dintre unghiurile mandibulei.
part_pos
• Cu gâtul complet extins, se sprijină capul pe vertex și se ajustează capul astfel încât MSP să fie vertical. • Se ajustează linia infraorbitomeatală (LIOM) cât mai paralelă posibil cu planul receptorului de imagine (fig. 11.147). • Când gâtul nu poate fi extins suficient astfel încât linia infraorbitomeatală (LIOM) să fie paralelă cu planul receptorului de imagine, se angulează dispozitivul cu grilă și se plasează paralel cu linia infraorbitomeatală (LIOM). • Se imobilizează capul pacientului.
patient_pos
• se poziționează pacientul în ortostatism în fața stativului vertical Bucky sau în decubit dorsal. Când pacientul este în decubit dorsal, se ridică umerii pe perne ferme pentru a permite extensia completă a gâtului. • se flectează genunchii pacientului pentru relaxarea mușchilor abdominali și reducerea tensiunii asupra mușchilor gâtului. • Se centrează MSP al corpului pe linia mediană a dispozitivului cu grilă.
respirație
apnee (oprirea respirației).
tehnică
Poziționat conform indicațiilor producătorului sau protocolului departamentului pentru orientarea corectă a afișării structurilor anatomice; placă pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
