Rx Coloană Toracală — Incidență Antero-Posterioară (AP) (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 9. Vertebral Column, pagini 708–712

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 708–712
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
708, 709, 710, 711, 712. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Coloană vertebrală
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 2 (Foarte mică ~ 0.7 - 1.0 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

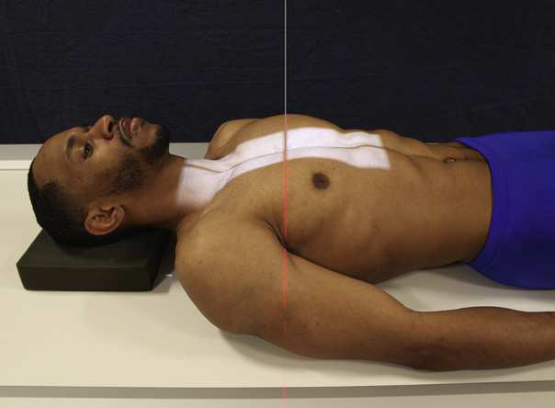

    • Poziție Pacient: Se așază pacientul în decubit dorsal sau în ortostatism. Se poziționează brațele pacientului de-a lungul corpului și se ajustează umerii pentru a se afla în același plan orizontal. Dacă pacientul este în decubit dorsal, se lasă capul să se sprijine direct pe masa de examinare sau pe o pernă subțire, pentru a evita accentuarea cifozei toracale. Dacă este posibil, se orientează pacientul astfel încât toracele inferior să fie la capătul catodic al tubului de raze X. Această orientare profită de efectul de călcâi anodic pentru a asigura o expunere mai uniformă a anatomiei toracale. Dacă se utilizează ortostatismul, pacientul este instruit să șadă sau să stea cât mai drept posibil.; Se centrează MSP al corpului pe linia mediană a grilei. Pentru poziția în decubit dorsal, pentru reducerea cifozei, se flectează șoldurile și genunchii pacientului pentru a plasa coapsele în poziție verticală. Se imobilizează picioarele cu săculeți cu nisip (Fig. 9.68). Dacă membrele pacientului nu pot fi flectate, se susțin genunchii pentru a reduce solicitarea. Pentru ortostatism, pacientul este instruit să stea astfel încât greutatea sa să fie distribuită egal pe picioare, pentru a preveni rotația coloanei vertebrale. Dacă membrele inferioare ale pacientului au lungimi inegale, se plasează un suport de înălțime corespunzătoare sub piciorul părții mai scurte. Se plasează marginea superioară a receptorului de imagine la 1½ la 2 țoli (3.8 la 5 cm) deasupra umerilor pacientului mediu. Aceasta poziționează receptorul de imagine astfel încât T7 să apară în apropierea centrului imaginii și să fie vizualizată întreaga coloană toracală. Se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine (RI). Centrul razei centrale trebuie să fie aproximativ la jumătatea distanței dintre incizura jugulară (furculița sternală) și apendicele xifoid (vezi Fig. 9.68). Se colimează strâns coloana vertebrală.
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: Se menține apneea la sfârșitul expirului complet. Acest lucru minimizează aerul din plămâni, ceea ce are ca rezultat diferențe mai mici de atenuare și o expunere mai uniformă a anatomiei toracale.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculSe ajustează câmpul de iradiere la formatul 18 × 43 cm pe colimator. Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine

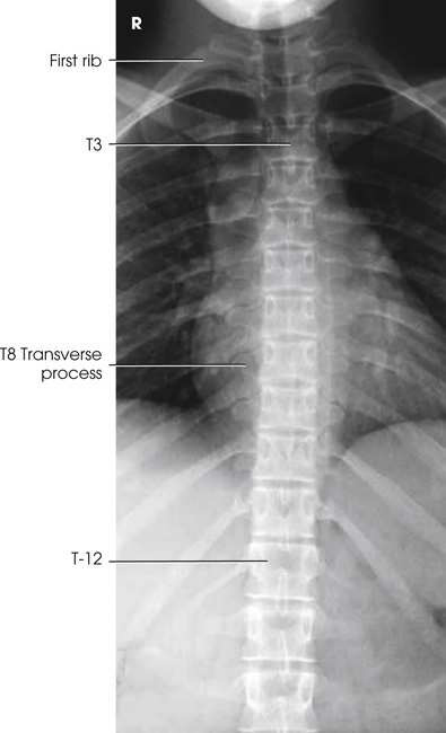

    • Criterii radiologice de calitate a imaginii:
    • Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
    • toate cele 12 vertebre toracale
    • Absența rotației anatomice (simetrie bilaterală perfectă), evidențiată prin procesele spinoase situate pe linia mediană a corpurilor vertebrale
    • coloana vertebrală aliniată în centrul imaginii
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

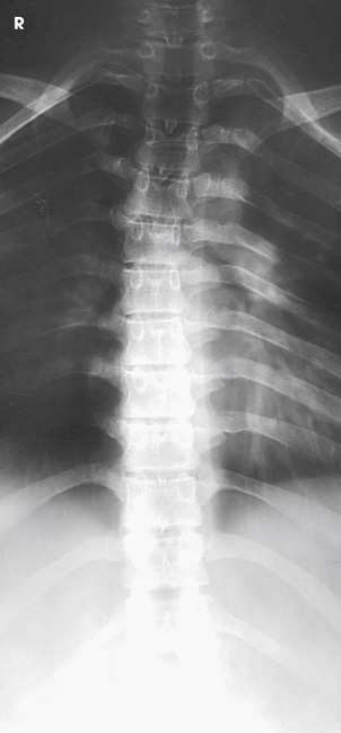

După cum a sugerat Fuchs, 16 se poate obține o expunere mai uniformă a coloanei toracale dacă se utilizează efectul de călcâi al tubului (Fig. 9.69 și 9.70). Cu tubul poziționat astfel încât anodul să fie orientat spre picioare, cel mai mare procent de radiație trece prin partea cea mai groasă a toracelui.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
