Rx Coloană Cervicală Profil (Lateral) (Ortostatism)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 335

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 335
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Patologie care implică coloana cervicală și structurile adiacente ale părților moi, boli degenerative inclusiv spondiloză și artroză / modificări degenerative articulare

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Coloană vertebrală & Traumatisme
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.2 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

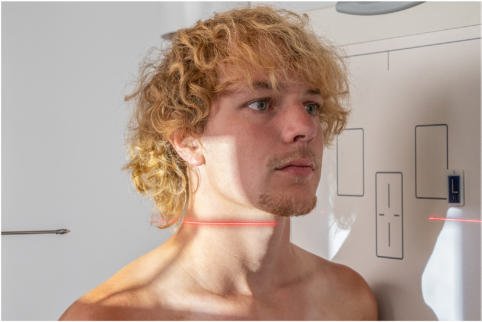

    • Poziție Pacient: Pacient: Incidență de profil, poziția pacientului în ortostatism. Incidență de profil, fie așezat, fie în ortostatism, cu umărul sprijinit de receptorul de imagine vertical. Regiune anatomică: Aliniați planul mediocoronal cu raza centrală și cu linia mediană a mesei și/sau receptorul de imagine. Centrați receptorul de imagine pe raza centrală, care trebuie să plaseze partea superioară a receptorului de imagine la aproximativ 1 la 2 țoli (2.5 la 5 cm) deasupra meatului auditiv extern (conduct auditiv extern (CAE)) (Fig. 8.56). Coborâți umerii (pentru greutăți egale la ambele brațe [consultați NOTA 2]). Cereți pacientului să se relaxeze și să lase umerii în jos și înainte cât mai mult posibil. (Faceți aceasta ca ultim pas înainte de expunere, deoarece această poziție este dificil de menținut.) Ridicați bărbia pentru a plasa linia acantiomeatală (LAM) paralelă cu podeaua. Proiectați bărbia anterior (pentru a preveni suprapunerea mandibulei peste vertebrele superioare).
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine. Orientați raza centrală orizontal spre C4 (la nivelul marginii superioare a cartilajului tiroid (mărul lui Adam)). Centrați receptorul de imagine pe raza centrală.
    • Distanță Focar-Film (DFF / SID): 180 cm
    • Comandă Respiratorie: Apnee pe durata expunerii în expir complet (pentru depresia maximă a umărului).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)180 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10 cm cu grilă)
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimați pe cele patru laturi la anatomia de interes.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Corpurile vertebrale cervicale, spațiile articulare intervertebrale, pilierii articulari, procesele spinoase și articulațiile zigapofizare (Fig. 8.57 și 8.58). Poziție
    • Spațiile articulare intervertebrale C1 până la C7–T1 sunt clar vizibile. Dacă marginea superioară a T1 nu este evidențiată, trebuie obținute imagini suplimentare, cum ar fi incidența laterală cervicotoracică.
    • Ramurile mandibulei nu se suprapun peste C1 până la C2.
    • Pilierii articulari drept și stâng și articulațiile zigapofizare trebuie să fie suprapuși pentru fiecare vertebră.
    • Corpurile trebuie să fie libere de suprapunerea pilierilor articulari, iar procesul spinos trebuie să fie evidențiat de profil.
    • Colimare la aria de interes diagnostic. Expunere
    • Expunere și contrast optime ale receptorului de imagine. Evidențiere clară a marginilor părților moi, inclusiv marginile traheei, precum și a marginilor osoase și a desenului trabecular al coloanei cervicale.
    • fără mișcare.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Adăugarea unor greutăți (5–10 lb [2.3–4.5 kg]) cu benzi suspendate de la fiecare pumn (articulație radiocarpiană) poate ajuta la coborârea umerilor. Coloană cervicală DE RUTINĂ AP gură deschisă (transorală) (C1 și C2) AP axial oblic lateral Fig. 8.57 stâng lateral. Proces odontoid (C2) arc posterior (C1) articulație intervertebrală (C6-7) pilier articular (C7) articulație zigapofizară (C4-5) proces spinos (C2) Fig. 8.58 stâng lateral. Fig. 8.56 ortostatism stâng lateral.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (180 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
