Rx Tranzit Esofagian (Esofagobaritat) Profil (Lateral)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Stricturi, corp străin / corpuri străine radioopace, anomalii anatomice și procese proliferative tumorale ale esofagului

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: pacientul în decubit sau în ortostatism (de preferat în decubit) (Fig. 12.85).; Regiune anatomică: Așezați brațele pacientului lângă cap, cu coatele flectate și suprapuse. Aliniați planul mediocoronal cu linia mediană a receptorului de imagine sau a mesei. Așezați umerii și șoldurile în profil strict. Așezați marginea superioară a receptorului de imagine la aproximativ 2 țoli (5 cm) deasupra nivelului umerilor, pentru a alinia centrul receptorului de imagine cu raza centrală.
    • Punct de Centrare Fascicul: la nivelul T6 (2 la 3 țoli [5 la 8 cm] inferior de incizura jugulară (manubriul sternal))
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii.

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)110-125 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare Fasciculdimensiunea câmpului.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Întregul esofag este vizibil între coloana toracală și cord (Fig. 12.87). Poziție:
    • Profilul strict este indicat de suprapunerea directă a arcurilor costale posterioare (grilaj costal).
    • Brațele pacientului nu trebuie să se suprapună peste esofag.
    • Întregul esofag este umplut sau tapetat cu substanță de contrast.
    • Se aplică o colimare corectă a dimensiunilor câmpului. Expunere:
    • Se utilizează o tehnică adecvată pentru a vizualiza clar contururile esofagului umplut cu substanță de contrast.
    • Marginile nete ale structurilor indică absența mișcării.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Consultați pagina precedentă pentru instrucțiunile privind înghițirea suspensiei baritate. Incidență de profil în poziția înotătorului, opțională Această poziție (Fig. 12.86) permite o mai bună evidențiere a porțiunii superioare a esofagului, fără suprapunerea brațelor și a umerilor. Poziționați șoldurile și umerii în profil strict; îndepărtați umerii de regiunea esofagiană, așezând umărul de deasupra în jos și înapoi, cu brațul în spatele corpului. Așezați umărul și brațul de dedesubt în sus și în față, pentru a ține paharul cu suspensie baritată. Tranzit Esofagian (Esofagobaritat) DE RUTINĂ RAO (35° la 40°) profil AP (PA) Fig. 12.85 Profil drept—brațele ridicate. Fig. 12.86 Opțional—profil în poziția înotătorului pentru o mai bună vizualizare a porțiunii superioare a esofagului. Fig. 12.87 Esofag în incidență de profil—brațele ridicate.

🖼️ Imagini

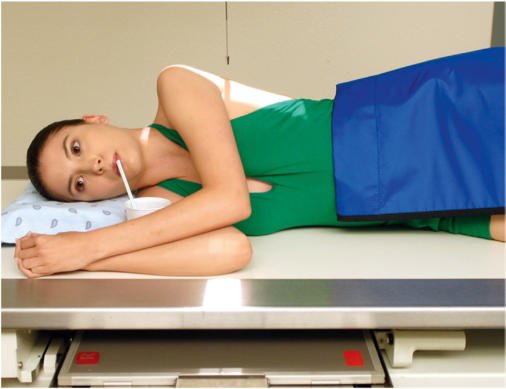

Fig. 12.85 Profil drept—brațele ridicate.

Fig. 12.85 Profil drept—brațele ridicate. — Poziționarea pacientului conform Ghidului Bontrager (Fig. 12.85 Profil drept—brațele ridicate.)

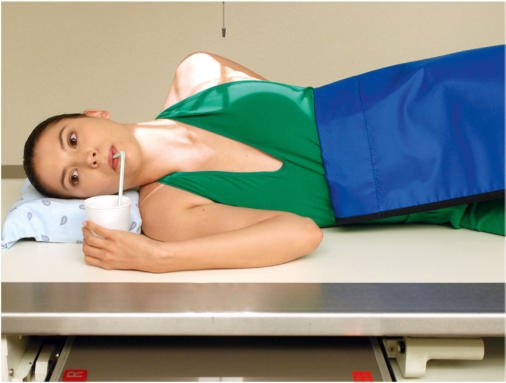

Fig. 12.86 Opțional—profil în poziția înotătorului pentru o mai bună vizualizare a

Fig. 12.86 Opțional—profil în poziția înotătorului pentru o mai bună vizualizare a — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 12.86 Opțional—profil în poziția înotătorului pentru o mai bună vizualizare a)

Fig. 12.87 Esofag în incidență de profil—brațele ridicate.

Fig. 12.87 Esofag în incidență de profil—brațele ridicate. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 12.87 Esofag în incidență de profil—brațele ridicate.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
