Rx Tranzit Baritat Gastro-Duodenal (TBGD) Profil Drept (Lateral)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 510

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 510
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Procese patologice ale spațiului retrogastric (spațiul din spatele stomacului)
    • Diverticulii, tumorile, ulcerele gastrice și traumatismele acute ale stomacului / în regim de urgență pot fi evidențiate de-a lungul marginii posterioare a stomacului

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat digestiv & Abdomen
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 2 (Foarte mică ~ 0.7 - 1.2 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Pacient: se poziționează pacientul în decubit lateral drept pentru incidența de profil (Fig. 12.98). Se asigură sprijin pentru capul pacientului. Se așază brațele ridicate lângă capul pacientului și se flectează genunchii.; Regiune anatomică: se asigură poziționarea umerilor și a șoldurilor în profil strict. Se centrează receptorul de imagine pe raza centrală (marginea inferioară a receptorului de imagine aproximativ la nivelul crestei iliace (corespunzător L4-L5)).
    • Punct de Centrare Fascicul: Se direcționează raza centrală (RC) perpendicular pe receptorul de imagine. Tip constituțional stenic: se centrează raza centrală și receptorul de imagine la nivelul bulbului duodenal, la nivelul l1 (nivelul marginii inferolaterale a coastelor (grilajului costal)) și la 1 la 1½ inchi (2.5 la 4 cm) anterior de planul mediocoronal (aproape de jumătatea distanței dintre marginea anterioară a vertebrelor și partea anterioară a abdomenului). Tip constituțional hiperstenic: se centrează la aproximativ 2 inchi (5 cm) deasupra L1. Tip constituțional astenic: se centrează la aproximativ 2 inchi (5 cm) sub L1.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee la sfârșitul expirului pe durata expunerii.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)110-125 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculColimare strictă pe regiunea anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Stomacul și duodenul sunt vizibile în întregime (Fig. 12.99 și 12.100).
    • Spațiul retrogastric este evidențiat.
    • Pilorul stomacului și ansa în C a duodenului trebuie să fie bine vizualizate la pacienții hiperstenici. Poziție:
    • Trebuie să fie prezentă absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase.
    • Corpurile vertebrale trebuie să fie vizibile pentru a servi drept repere.
    • Gaura intervertebrală trebuie să fie deschisă, indicând o incidență de profil strict.
    • Se aplică dimensiunea corectă a câmpului de colimare.
    • Raza centrală este centrată pe bulbul duodenal, la nivelul L1. Expunere:
    • Expunere a receptorului de imagine și contrast optime pentru vizualizarea pliurilor gastrice fără supraexpunerea celorlalte structuri anatomice relevante.
    • Contururile nete ale structurilor indică absența mișcării. Tranzit Baritat Gastro-Duodenal (TBGD) DE RUTINĂ
    • RAO
    • PA
    • Profil drept
    • LPO
    • AP R Fundul stomacului Antru piloric Bulb duodenal Corp Fig. 12.100 Poziție de profil drept pentru tractul gastrointestinal superior. Fig. 12.99 Poziție de profil drept pentru tractul gastrointestinal superior.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

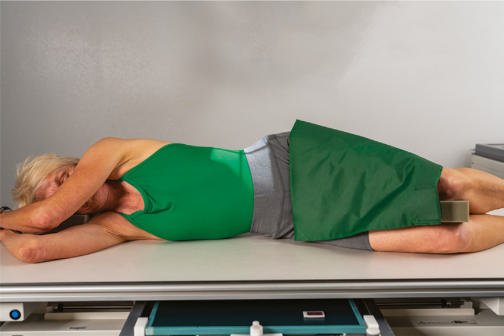

În general, stomacul este situat cu aproximativ o vertebră mai sus în această poziție decât în incidența PA sau în incidența oblică. Fig. 12.98 Incidență de profil drept (lateral).

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
